13776817345| 項目 | 功能說明 | 操作流程 |
|---|---|---|

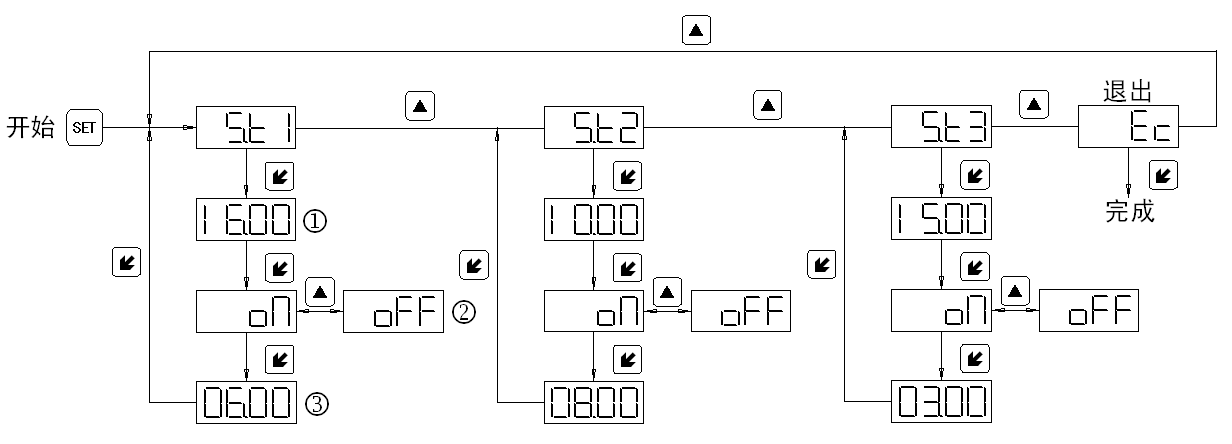

| 基本設置 | 進入基本設置 | 按“Set”鍵3秒，顯示“ST1”，按“▲”鍵，面板循環(huán)顯示：“ST1”“ST2”“ST3”“Ec”。 |
|
ST1 （**回路設定值） |
壓力上升且壓力≥ST1值時，起始狀態(tài)切換(即：常開®常閉，常閉®常開或DC24V®DC0V，DC0V®DC24V） |
顯示“ST1”時，按“Enter”鍵，進入**回路設定值設置狀態(tài)，此時閃爍位為可修改位，按“▲”鍵，閃爍位數字可從0至9循環(huán)修改，按：“ ”鍵，閃爍位可從千位至個位循環(huán)移動。通過“▲”鍵、“”鍵，完成設定值設置，按“Enter”鍵，設定值存儲，并跳轉顯示“ON”或“OFF”。 |
|
ON/OFF （**回路起始狀態(tài)） |
顯示“ON”時，則此回路在壓力上升且壓力＜ST1值時，輸出狀態(tài)為常閉或者DC24V； 顯示“OFF”時，則此回路在壓力上升且壓力＜ST1值時，輸出狀態(tài)為常開或者DC0V； |
按“▲”鍵，“ON”和“OFF”來回切換；按“Enter”鍵，狀態(tài)值存儲，并跳轉顯示“OL”。 |
|
OL （**回路延時值） |
壓力下降且壓力≤（ST1-OL）值時，輸出狀態(tài)復位。 |
顯示“OL”時，按“Enter”鍵，進入**回路設定值設置狀態(tài)，此時閃爍位為可修改位，按“▲”鍵，閃爍位數字可從0至9循環(huán)修改，按：“”鍵，閃爍位可從千位至個位循環(huán)移動。通過“▲”鍵、“”鍵，完成設定值設置，按“Enter”鍵，延時值存儲，并跳轉顯示“ST1。” |
|
ST2 （第二回路設定值） |
壓力上升且壓力≥ST2值時，起始狀態(tài)切換(即：常開®常閉，常閉®常開或DC24V®DC0V，DC0V®DC24V） |
顯示“ST2”時，按“Enter”鍵，進入第二回路設定值設置狀態(tài)，此時閃爍位為可修改位，按“▲”鍵，閃爍位數字可從0至9循環(huán)修改，按：“”鍵，閃爍位可從千位至個位循環(huán)移動。通過“▲”鍵、“”鍵，完成設定值設置，按“Enter”鍵，設定值存儲，并跳轉顯示“ON”或“OFF”。 |
|
ON/OFF （第二回路起始狀態(tài)） |
顯示“ON”時，則此回路在壓力上升且壓力＜ST2值時，輸出狀態(tài)為常閉或者DC24V； 顯示“OFF”時，則此回路在壓力上升且壓力＜ST2值時，輸出狀態(tài)為常開或者DC0V； |
按“▲”鍵，“ON”和“OFF”來回切換；按“ENTER”鍵，狀態(tài)值存儲，并跳轉顯示“OL”。 |
|
OL （第二回路延時值） |
壓力下降且壓力≤（ST2-OL）值時，輸出狀態(tài)復位。 |
顯示“OL”時，按“Enter”鍵，進入第二回路設定值設置狀態(tài)，此時閃爍位為可修改位，按“▲”鍵，閃爍位數字可從0至9循環(huán)修改，按：“”鍵，閃爍位可從千位至個位循環(huán)移動。通過“▲”鍵、“”鍵，完成設定值設置，按“Enter”鍵，延時值存儲，并跳轉顯示“ST2。” |
|
ST3 （第三回路設定值） |
壓力上升且壓力≥ST3值時，起始狀態(tài)切換(即：常開®常閉，常閉® 常開DC24V®DC0V，DC0V®DC24V） |
顯示“ST3”時，按“Enter”鍵，進入第二回路設定值設置狀態(tài)，此時閃爍位為可修改位，按“▲”鍵，閃爍位數字可從0至9循環(huán)修改，按：“”鍵，閃爍位可從千位至個位循環(huán)移動。通過“▲”鍵、“”鍵，完成設定值設置，按“ENTER”鍵，設定值存儲，并跳轉顯示“ON”或“OFF”。 |
|
ON/OFF （第三回路起始狀態(tài)） |
顯示“ON”時，則此回路在壓力上升且壓力＜ST3值時，輸出狀態(tài)為常閉或者DC24V； 顯示“OFF”時，則此回路在壓力上升且壓力＜ST3值時，輸出狀態(tài)為常開或者DC0V； |
按“▲”鍵，“ON”和“OFF”來回切換；按“Enter”鍵，狀態(tài)值存儲，并跳轉顯示“OL”。 |
|
OL （第三回路延時值） |
壓力下降且壓力≤（ST3-OL）值時，輸出狀態(tài)復位。 |
顯示“OL”時，按“Enter”鍵，進入第二回路設定值設置狀態(tài)，此時閃爍位為可修改位，按“▲”鍵，閃爍位數字可從0至9循環(huán)修改，按：“”鍵，閃爍位可從千位至個位循環(huán)移動。通過“▲”鍵、“”鍵，完成設定值設置，按“Enter”鍵，延時值存儲，并跳轉顯示“ST3。” |
| 退出 | 退出基本設置 | 顯示“Ec”時，按“Enter”鍵，退出基本設置狀態(tài) |
