今天小編給大家介紹下機械壓力開關(guān)的限位方法和誤差分析。大家都知道壓力開關(guān)是感受壓力變化并使外部電路由一種狀態(tài)變化到另一種狀態(tài)的過程控制裝置,應用的領(lǐng)域也非常廣泛。
壓力開關(guān)限位方法

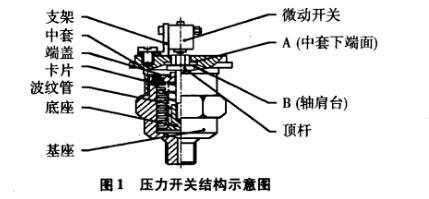

在傳統的限位方法中，通過圖1中頂桿的上端面和軸肩臺B、中套的下端面A及微動(dòng)開關(guān)的機械觸頭的下端四者之間的相對應位置滿足限位要求。既當壓力大于0.08MPa時(shí)，B面與A面相接觸，限制了頂桿的進(jìn)一步移動(dòng)，達到了限位的目的。但由于相關(guān)零件部件的加工和裝配誤差的存在，這種限位的辦法不十分可靠，經(jīng)常出現過限位或欠限位的現象。為避免出現過限位的現象，只能增加限位后的裕度（加大A、B面的原始間隙），這樣，便增加了欠位的可能性，有時(shí)甚至在壓力達到上限時(shí)。A,B兩平面還沒有接觸，使微動(dòng)開關(guān)的簧片長(cháng)期處于過載的狀態(tài)而使彈性受到損失，恢復力變小，結果使壓力開關(guān)不能可靠工作。
壓力開關(guān)誤差分析
影響限位準確性的誤差因素包括：頂桿的上端面與軸肩臺B之間的加工誤差；中套的下端面A的加工誤差；支架的加工誤差；微動(dòng)開關(guān)通過支架與中套的裝配誤差及各種形位誤差等。一般情況下，忽略形位誤差的影響，通過尺寸鏈計算。上述各種誤差的積累可使A與B之間的誤差達到正負0.35mm。由于壓力開關(guān)的報警壓力較小，僅為0.08MPa，報警時(shí)頂桿的位移僅為0.04mm左右。
綜上所述機械壓力開關(guān)的檢測測量，本來就是有一定的誤差的，這是所有機械壓力開關(guān)的問題，不過看各種壓力開關(guān)的質(zhì)量，這些誤差會(huì )有大小，不過電子壓力開關(guān)就沒有這樣的問題。好了今天就介紹到這里了，希望能給大家?guī)?lái)幫助。
