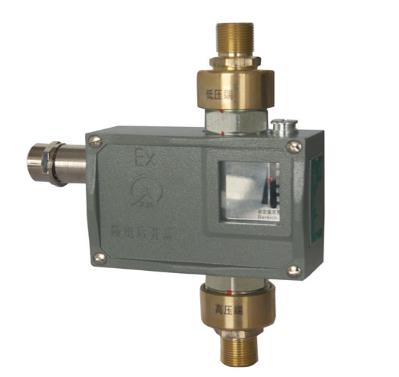

1、介紹

差壓開關運用在化工廠、鋼材、造紙工業(yè)、食品類、藥業(yè)生產制造中，用以精確測量工作壓力、氣體壓力、液位儀和總流量。隨之公司自動化技術水準的不斷提升 差壓開關的運用范疇愈來愈普遍，生產制造中碰到的難題也很多，加上安裝、應用、維護保養工作人員的水準差別，促使出現的難題不可以快速處理，必須水平上危害了生產制造的一切正常開展，乃至嚴重危害安全生產， 因而對當場儀表盤維護保養工作人員的技術實力明確提出了更高規定。 文中關鍵敘述差壓開關在運作中的常見故障查驗、剖析及解決。

差壓開關精確測量種類來源于雙側導壓管的氣體壓力立即功效于智能開關控制器雙側防護脈沖阻尼器上， 根據脈沖阻尼器內的密封性液傳輸至精確測量元器件上， 精確測量元器件將測出的氣體壓力數據信號變換為與之相匹配的電子信號傳送給轉化器， 歷經變大等解決轉為規范電子信號輸出。

差壓開關的幾類典型性運用精確測量方法：

（1）節流閥元器件緊密結合，運用節流閥元器件的前后左右造成的差壓值精確測量液體總流量，如圖所示1圖示。

（2）運用液體本身作用力造成的壓差，精確測量液體的高寬比，如圖所示2 圖示。

（3）立即精確測量不一樣管路、儲罐液體的工作壓力誤差，如圖所示3圖示。

2 智能開關投用前的查驗

因為當場差壓開關的常見故障關鍵是智能開關自身 常見故障如零點漂移、 膜盒滲油和配套設施機械故障如導壓三通接頭、閘閥等處阻塞和泄露等，當場非常少對儀表盤測量范圍范圍之內開展逐點校檢， 只是查驗它的0點和輸出電流量的趨勢分析及輸出電流量尺寸和被測物質功效于膜盒造成的氣體壓力△P 正比的標準開展查驗。

2.1 0點查驗

投用前常規定期檢查當無被測物質或停開時，智能開關有標示。 關掉三閥組的正（負）壓閥，開啟靜態(tài)平衡閥，關掉負（正）壓閥，這時，差壓開關正、空氣壓力室受到靜工作壓力相同， 即氣體壓力△P=P＋－P－＝0 式中，P＋為正壓力室受到工作壓力；P－為空氣壓力室受到工作壓力。 這時，差壓開關輸出電流量應是 4mA。 如不以 4mA，可能用螺絲起子調整智能開關出廠銘牌后邊的回零定位儀，順時針?lè )較蛘{整，智能開關輸出電流量升高；反方向調整智能開關輸出電流量降低，直到調至 4mA 才行。

2.2 趨勢分析查驗

0點查驗之后，各閘閥修復到原先開表情況，即開啟正壓力閥，關掉靜態(tài)平衡閥，開啟空氣壓力閥。 稍開空氣壓力閥側過濾閥或差壓開關空氣壓力室的泄流螺絲。 因為空氣壓力側壓力閥工作壓力降低，氣體壓力△P=P＋－P－增大，智能開關輸出電流量有增長的趨勢或達較大或超較大滿量程電流量（20mADC）。

若開啟正壓力側過濾閥或差壓開關的正壓力室泄流螺絲，因為正壓力側壓力降低，氣體壓力△P=P＋－P－縮小，乃至為負數， 智能開關輸出電流量有降低發(fā)展趨勢或達0點（4mADC），或達0點下列（即低于 4mA）。 若差壓開關無所述的一切正常趨勢分析，則儀表盤自身 不太好。需解決后，即可一切正常運作。

3 典型性常見故障的查驗、剖析及解決

3.1 膜盒卡澀

常見故障狀況： 差壓開關輸出不轉變或轉變不大狀況，使之處在隨意情況。 如仍不可以處理，能用稍大的能量敲打。 由于這種情況有時候是膜盒被測物質的污漬包圍著著，使被測物質不可以立即功效于膜盒，變弱了膜盒感測物質的敏感度，使輸出標示提高或降低，因而，要數次排污，把污漬排污整潔。

3.2 膜盒滲油

常見故障狀況：智能開關輸出標示急劇下降，*終輸出標示也不隨被測物質主要參數的轉變而轉變， 標示貼近于 0MPa。

常見故障剖析：智能開關膜盒滲油，油漏得愈多智能開關的輸出愈低，轉變范疇隨著減少。 假如油漏得過多，智能開關輸出也不隨被測物質主要參數的轉變而轉變了，僅標示 0MPa。

常見故障解決：替換智能開關膜盒或再次充油。

3.3 阻塞

常見故障狀況：輸出值標示稍低（偏高）。開啟過濾閥或差壓開關泄流螺絲時，水排出來非常少或沒有，則表明測壓出入口、一回閥及導壓管和3組閥的正（負）壓閥及進智能開關連接頭等上有阻塞狀況，

常見故障剖析： 正壓力側阻塞， 智能開關輸出電流量低或 4mA 下列，△P=P＋－P－縮??；空氣壓力側阻塞，智能開關輸出電流量偏高或超較大，△P=P＋－P－增大，導致精確測量禁止。

常見故障解決： 導壓管的堵緣故關鍵是因為精確測量導壓管經常性污水處理或精確測量物質濃稠、 帶細顆粒物等緣故導致，應想方設法輸通。

3.4 泄露常見故障狀況：輸出值標示稍低（偏高）。

常見故障剖析： 差壓開關的正壓力側一回閥、 導壓管、 三閥組的正壓力閥及進智能開關正壓力室連接頭等上有泄露，則 P＋縮小，導致氣體壓力△P=P＋－ P－縮小，智能開關輸出電流量稍低或 4mA 下列。差壓開關的空氣壓力側一回閥、導壓管、三閥組的空氣壓力閥及進智能開關空氣壓力室連接頭等上有泄露，則 P－縮小，導致氣體壓力△P=P＋－P－增大，智能開關輸出電流量偏高或超出 20mA。

常見故障解決：解決好泄露點，儀表盤能夠一切正常運作。

3.5 靜態(tài)平衡閥內漏

常見故障狀況：智能開關輸出標示稍低。

常見故障剖析：與差壓開關相符合的靜態(tài)平衡閥內漏，就會(huì )均衡智能開關的一部分正負極壓力差， 等于智能開關檢測范圍擴大，使智能開關輸出標示稍低。假如靜態(tài)平衡閥內漏比較嚴重，則智能開關輸出標示就將會(huì )為 0MPa 了。

常見故障解決：拆換靜態(tài)平衡閥。

3.6 導壓管接反

高矮引壓管接反，智能開關輸出電流量低或 4mA 下列，此常見故障是在安裝新表常常產生的不正確，此常見故障不容易發(fā)覺。

常見故障狀況：當開表投用時，差壓開關的輸出不僅不升高，反倒跑零下溫度。

常見故障剖析： 正空氣壓力室引壓管接錯或被測物質返流。

常見故障解決：解決高壓低壓導壓管接錯的難題，針對過去的智能開關而言是較為艱難的，必須重裝，非常針對已經投用的加工工藝設備和配有隔熱保溫電伴熱的儀表盤系統軟件，也是這件不便的事兒。

但針對智能開關而言， 解決高壓低壓軟管接錯的方法就非常簡單， 能夠有多種多樣方式。 比如： 橫河 EJA 系列產品智能開關解決導壓臂接錯的方式有二種：(1) 更改檢驗構件和傳輸構件間的相對性部位和導壓管插口。 EJA 系列產品智能開關的髙壓導口和底壓導口都有2個，他們是能夠交換的。 若前邊1個導口接導壓管，則后邊1個導口接排液倒空管接頭，因而，要是將檢驗構件和傳輸構件的相對性部位旋轉 180°，并把導壓口改在另外就能。

3.7 差壓開關開表后無標示

常見故障狀況： 精確測量蒸氣總流量的差壓開關開表后無標示，已過好長時間，總流量標示才漸漸地升起來。

常見故障剖析：開表未按操作流程實際操作，將隔離液凝結水所有沖跑，髙壓蒸氣引入智能開關膜盒內，危害智能開關一切正常工作中。 一般在髙壓蒸氣或者有腐蝕物質的系統軟件， 為避免智能開關膜盒被毀壞， 通常均沖有隔離液，針對蒸氣系統軟件來講，隔離液就是說凝結水，當差壓開關的三閥組上靜態(tài)平衡閥被開啟后， 若另外開啟了三閥組上髙壓側和底壓側的截止閥門， 引壓管外原已存有的冷疑液會(huì )因氣體壓力的功效而被沖進蒸汽管道，導致導壓管外凝結水的外流，造成儀表盤運作禁止，乃至會(huì )使高溫蒸氣進到智能開關膜盒， 智能開關的溫度太高，會(huì )減少儀表盤的使用期，乃至造成智能開關**毀壞。

常見故障解決： 對這一種系統軟件開表必須要按恰當的操作流程開展。假如因為操作失誤使正、負導壓管外凝結水早已外流，需在三閥組的正、空氣壓力閥關掉，靜態(tài)平衡閥開啟，待凝結水填滿正、負導壓管組冷疑罐后，再投用。投用次序為：開啟正壓力閥，關掉靜態(tài)平衡閥，開啟空氣壓力閥，智能開關資金投入一切正常運作。

4 結語

左右討論了差壓開關的幾類精確測量方法， 對于他們具備同樣的精確測量基本原理， 小編寫成了差壓開關開表的操作流程及在應用全過程中幾類典型性常見故障的查驗、剖析和解決。 事實上，因為差壓開關與溫度開關、 差壓式儀表盤等在精確測量運用上具備互通性的緣故， 文中中一些方式也一樣適用別的控制器的查驗
